サポート/メダルショット II

17 搬送ベルトのベアリングが磨耗しグラグラする。


メダルショット 搬送ベルト 交換手順

※ご注意
1.必ず電源を落としてから行ってください。
2.部品の角部、エッジ部などで負傷する恐れがありますので、十分に注意の上、慎重に作業してください。

3.ねじ類を外す際、ドライバで頭をつぶさない様に注意してください。(頭がつぶれた場合は、新品と交換してください。)
4.作業を行なう前に掃除機で部品周辺のゴミ等を取り除いてください。
交換後の破損部品及び組立冶具は回収させて頂いておりますので、お手数でもご協力ください。
  (返送用送付状が同封してあります。)


1.トップカバー(ホッパー)を外します。つまみネジを4本緩め、カバーを取ってください。

2.画像部カバーを取外します。

A:固定ねじ(2箇所)を緩めます。・M3(トラスねじ)


3.ピックベルトAssyを取外します。

B:固定ねじ(4箇所)を緩めます。・M4(セムス)+M4ワッシャ
C:M4セムスねじ(ワッシャ付きねじ)に M4のワッシャが1枚あるので注意してください。(2本共)



4.メダル排出部_BOXを取外します。

D:固定ねじ(4箇所)を緩めます。・M4(セムス)
E:カメラAssyコネクタ(2箇所)※左/右向き有り
F:ストッパーソレノイドAssyコネクタ。コネクタ(3箇所)を抜きます。



5.搬送部の上側を跳ね上げておきます。
G:ツマミネジを緩め、搬送部の上側を持ち上げてください。
H:操作パネルまで倒し、テープ等で固定して作業中に倒れない様にしてください。


6.搬送部の下側プレート類(5個)を取外します。※取外した部品は、汚れ等をキレイに拭き取ってください。
I:固定ねじ(4箇所)を緩めます。・M4(セムス)
J:固定ねじ(1箇所)を緩めます。・M3(セムス)
K:固定ねじ(6箇所)を緩めます。・M4(サラ)




7.搬送ベルト_Assy を取外します。
L:先ずベルトを外します。
M:固定ねじ(2箇所)を緩めます。・M4(六角穴ボルト
N:斜めに傾けて干渉を逃しながら丁寧に抜き取ってください。


8.部品(3ヶ)を新しい搬送ベルト_Assy へ移植します。
O:ストッパーソレノイド_Assy
P:固定ねじ(1箇所)を緩めます。・M4(セムス)
Q:ブラケット
R:固定ねじ(2箇所)を緩めます。・M3(セムス)
S:ストッパーソレノイド_Assy のブラケットを下方向へ押付けて取付けます。
  但しアルミブロックの下面より出っ張らない様にご注意ください。
T:ガイドプレート
U:固定ねじ(2箇所)を緩めます。・M4(サラ)




9.搬送ベルト_Assy を取り付けます。
W:斜めに傾けて干渉を逃しながら丁寧にセットしてください。
X:固定ねじ(2箇所)を 『仮止め』 します。・M4(六角穴ボルト)
Y:ねじの長さが違った場合は、こちら側に長い方を使用してください。
Z:搬送部の上側を下ろし、ツマミねじを軽く締めます。
AA:ガタが渋くならない様にねじを交互に締め込んでください。
AB:固定ねじ(2箇所)を完全に締めます。・M4(六角穴ボルト)
AC:搬送部の上側が、スムーズに開閉できる事を確認してください。







10.元通りに組み立てしてください。
逆の手順で元通りに組み立ててください。

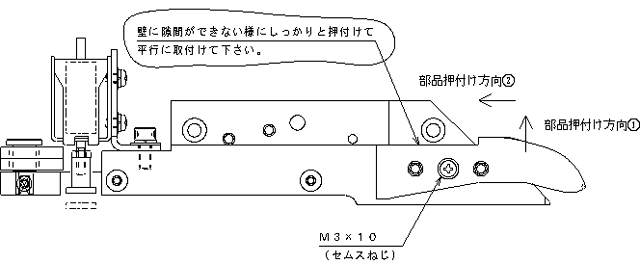

11.【組み立て時のご注意!!】搬送部の下側、入口ガイドプレートの取り付け方法は、下図の通りに行なってください。

11.【組み立て時のご注意!!】コネクタ類のつなぎ忘れにご注意ください。
AD:ストッパーソレノイドAssyコネクタ
AE:カメラAssyコネクタ(2箇所)※左/右向き有り
   コネクタ(3箇所)をつなげます。
